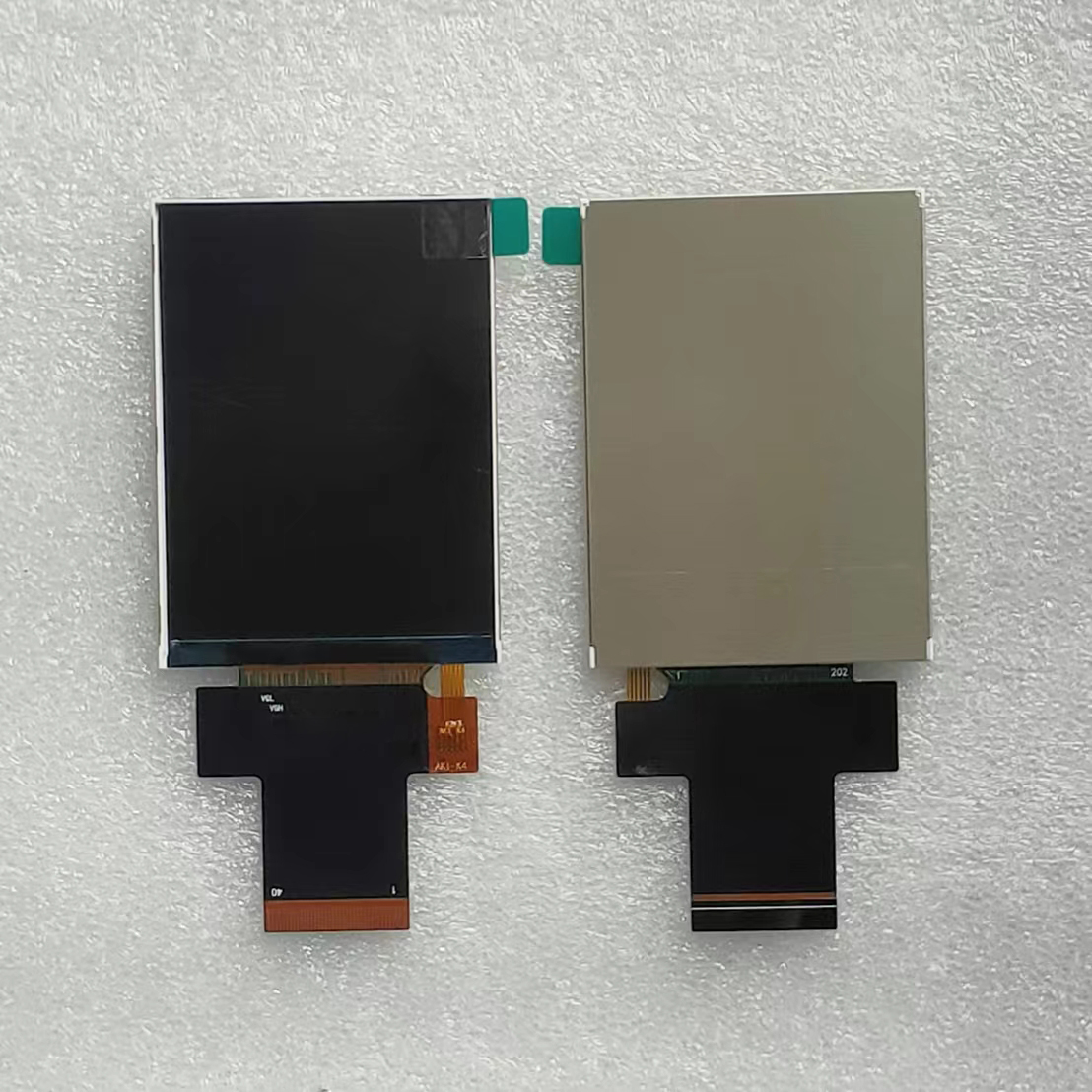

2.8-inch TFTLCD Z280SN006

产品型号： Z280SN006
产品尺寸： 2.8-inch
分 辨 率： 480*640
驱动芯片： ST7701S
触 摸 屏： 无
显示亮度： 350 Cd/㎡
接口模式： RGB
背光类型： 4*LED 并联
连接方式： 插接
面板类型： IPS（全视角）
工作环境温度： -20℃——70℃
存储温度： -30℃——80℃
马上咨询
产品详情

产品规格书下载：Z280SN006.PDF

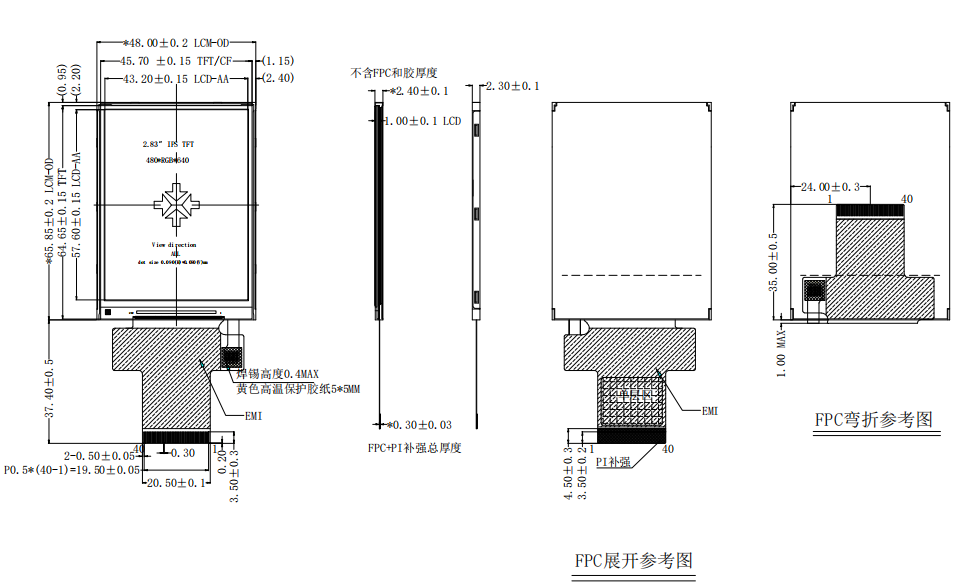

产品尺寸图



接口定义
管脚功能管脚功能
1GND21DB11
2VCI22DB10
3IOVCC23DB9
4SDO24DB8
5SDI25DB7
6SCL26DB6
7CS27DB5
8RESET28DB4
9DB2329DB3
10DB2230DB2
11DB2131DB1
12DB2032DB0
13DB1933DE
14DB1834PCLK
15DB1735HSYNC
16DB1636VSYNC
17DB1537NC
18DB1438LEDK
19DB1339NC
20DB1240LEDA
