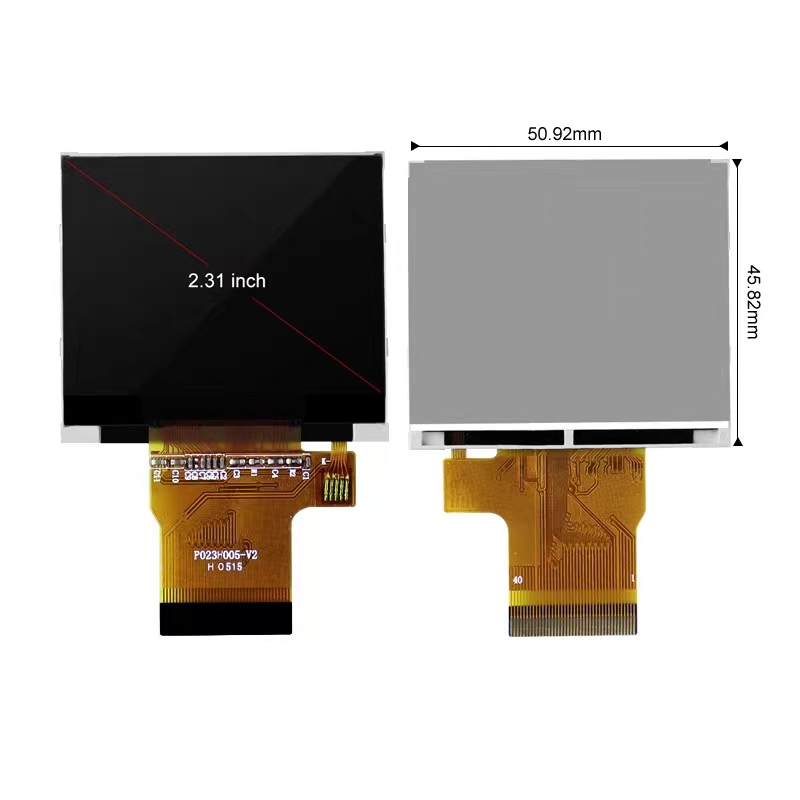

2.31-inch TFTLCD P023H005
产品型号
：
P023H005
产品尺寸
：
2.31-inch
分 辨 率
：
320*240
驱动芯片
：
ILI9342C
触 摸 屏
：
无
显示亮度
：
300 Cd/㎡
接口模式
：
MCU
背光类型
：
4*LED 并联
连接方式
：
插接
面板类型
：
TN
工作环境温度
：
-20℃——70℃
存储温度
：
-30℃——80℃
马上咨询
产品详情
产品规格书下载：
P023H005-V2.pdf

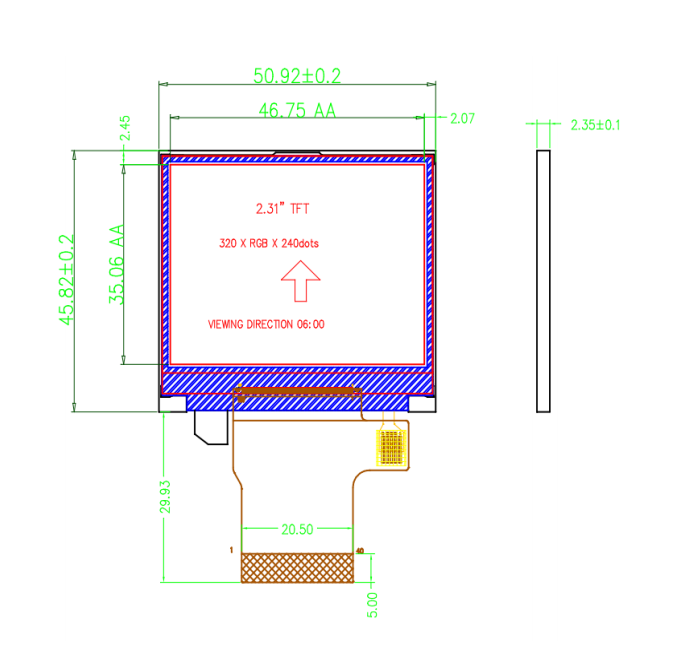

产 品 图 纸
接口定义
管脚
功能
管脚
功能
1
LEDA
21
DB2
2
LEDK
22
DB1
3
LEDK
23
DB0
4
LEDK
24
NC
5
LEDK
25
RD
6
GND
26
WR
7
RESET
27
RS
8
DB15
28
CS
9
DB14
29
IOVCC
10
DB13
30
VCC
11
DB12
31
NC
12
DB11
32
GND
13
DB10
33
NC
14
DB9
34
NC
15
DB8
35
NC
16
DB7
36
NC
17
DB6
37
NC
18
DB5
38
NC
19
DB4
39
NC
20
DB3
40
NC
