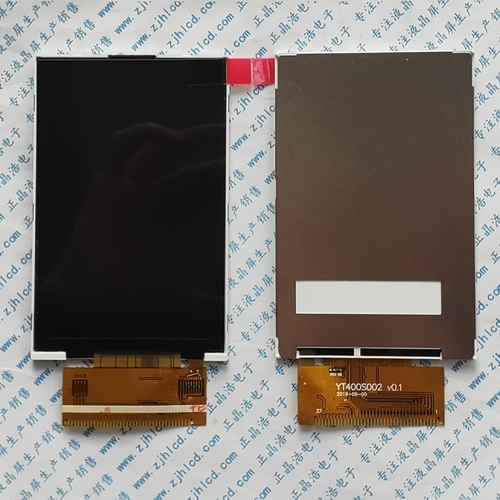

4.0-inch TFTLCD YT400S002

产品型号： YT400S002
产品尺寸： 4.0-inch
分 辨 率： 240*320
驱动芯片： ST7796S
触 摸 屏： 电阻/电容触摸屏
显示亮度： 300 Cd/㎡
接口模式： MCU
背光类型： 8*LED 并联
连接方式： 焊接
面板类型： TN
工作环境温度： -20℃——70℃
存储温度： -30℃——80℃
马上咨询
产品详情

资料下载：YT400S002-DRT.pdf液晶屏+电阻屏 产品规格书‍

                     YT400S002-DCT.PDF液晶屏+电容屏 产品规格书


产 品 图 纸




接 口 定 义
管 脚功 能管 脚 功 能
1GND20DB11
2VCC21DB12
3IOVCC22DB13
4CS23DB14
5RS24DB15
6WR25GND
7RD26NC/YD
8RESET27NC/XR
9DB028NC/YU
10DB129NC/XL
11DB230LEDK1
12DB331LEDK2
13DB432LEDK3
14DB533LEDK4
15DB634LEDK5
16DB735LEDK6
17DB836LEDA
18DB937GND
19DB10
