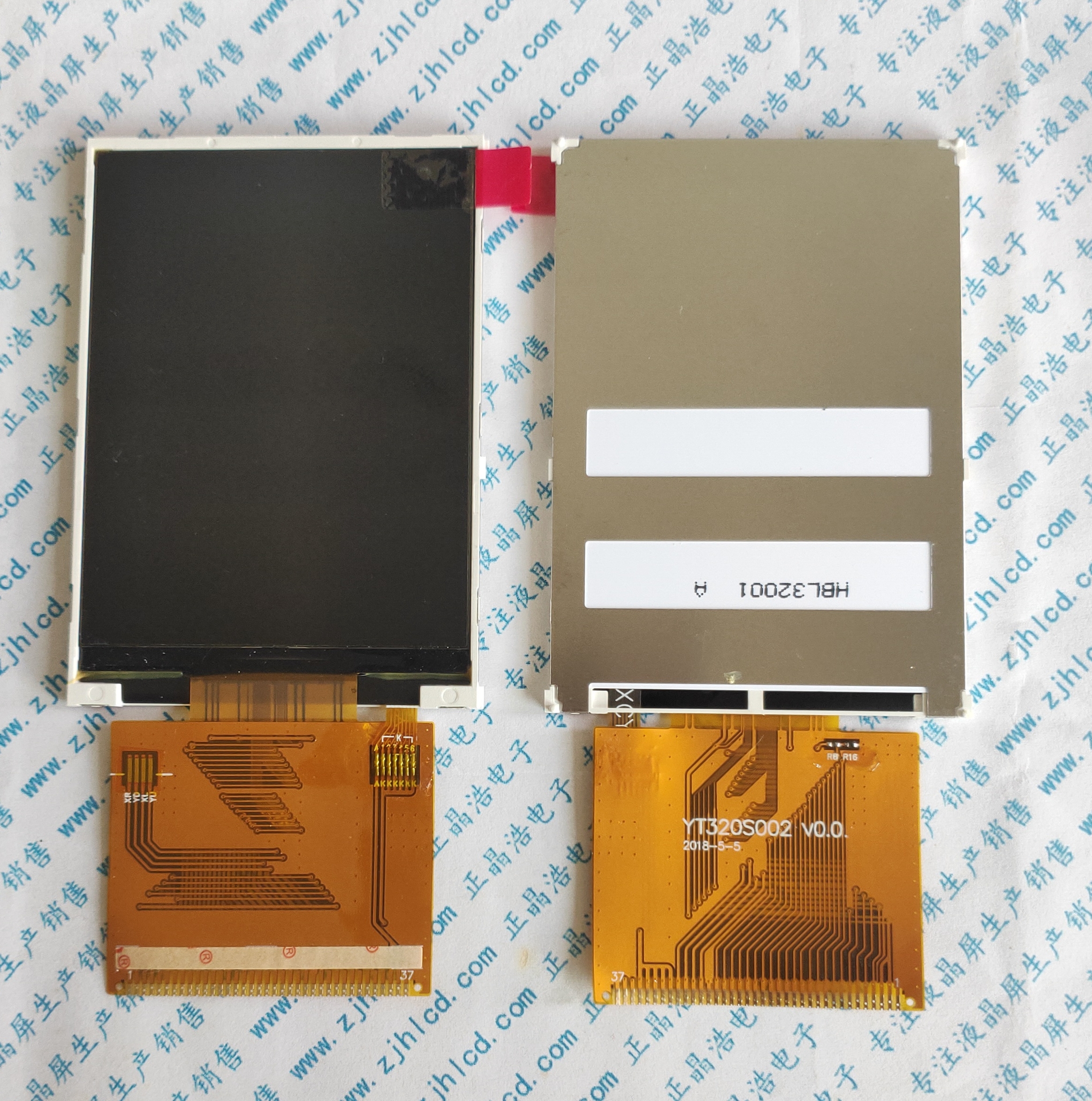

3.2-inch TFTLCD YT320S002

产品型号： YT320S002
产品尺寸： 3.2-inch
分 辨 率： 320*480
驱动芯片： ST7789V
触 摸 屏： 电阻/电容触摸屏
显示亮度： 350 Cd/㎡
接口模式： MCU
背光类型： 6*LED 并联
连接方式： 插接
面板类型： TN
工作环境温度： -20℃——70℃
存储温度： -30℃——80℃
马上咨询
产品详情

资料下载：

‍                 YT320S002-D 液晶屏规格书‍

              YT320S002-DRT电阻触摸屏规格书

              YT320S002-DCT 电容触摸屏规格书


IC资料：ST7789V 规格书


产 品 图 纸



接 口 定 义
管 脚功 能管 脚 功 能
1GND20DB11
2VCC21DB12
3IOVCC22DB13
4CS23DB14
5RS24DB15
6WR25GND
7RD26NC/YD
8RESET27NC/XR
9NC/DB028NC/YU
10NC/DB129NC/XL
11NC/DB230LEDK1
12NC/DB331LEDK2
13NC/DB432LEDK3
14NC/DB533LEDK4
15NC/DB634LEDK5
16NC/DB735LEDA
17DB836LEDA
18DB937GND
19DB10
