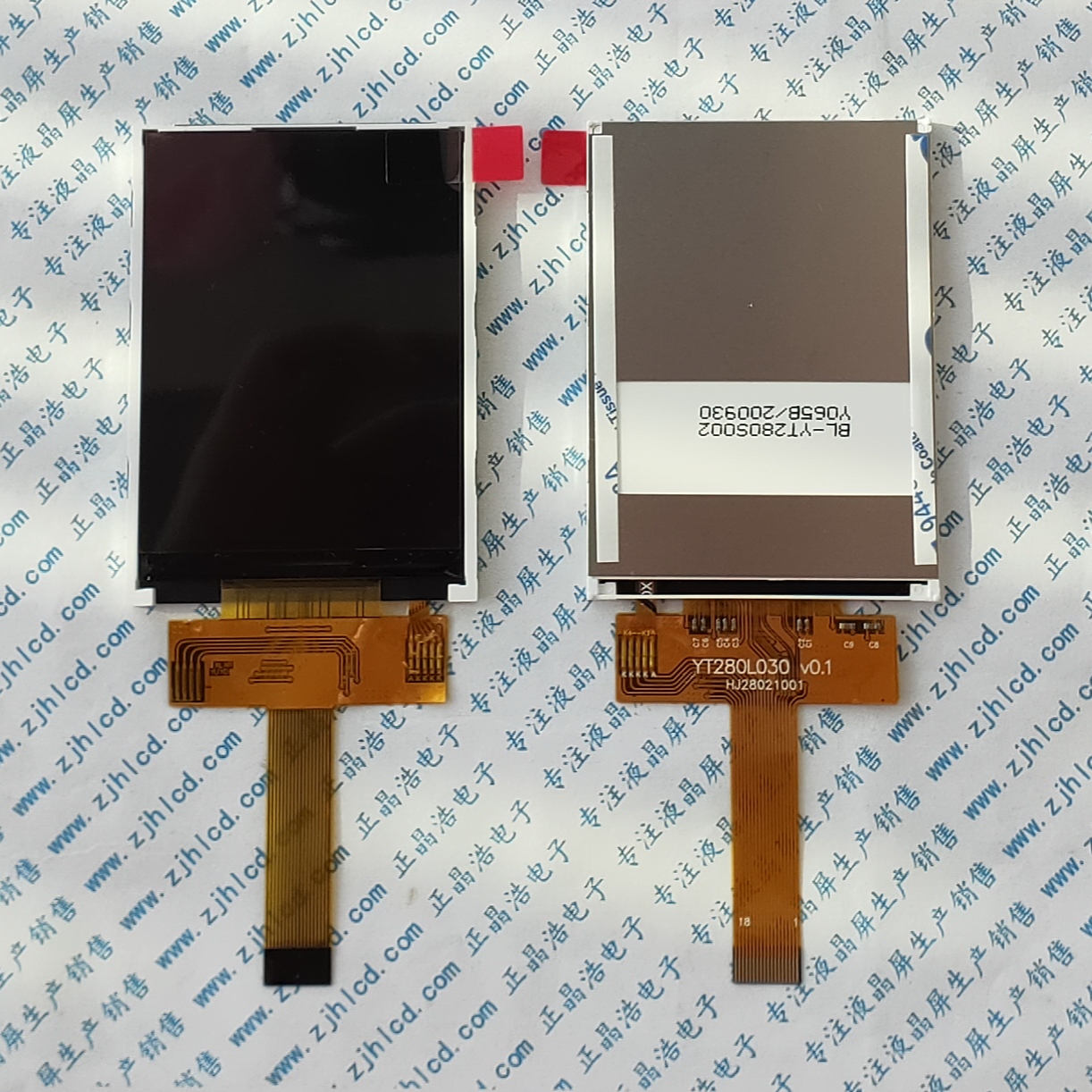

2.8-inch TFTLCD YT280L030

产品型号： YT280L030
产品尺寸： 2.8-inch
分 辨 率： 240*320
驱动芯片： ILI9341V
触 摸 屏： 电阻/电容触摸屏
显示亮度： 300 Cd/㎡
接口模式： SPI
背光类型： 4*LED 并联
连接方式： 插接
面板类型： TN
工作环境温度： -20℃——70℃
存储温度： -30℃——80℃
马上咨询
产品详情

资料下载：YT280L030-D液晶屏规格书

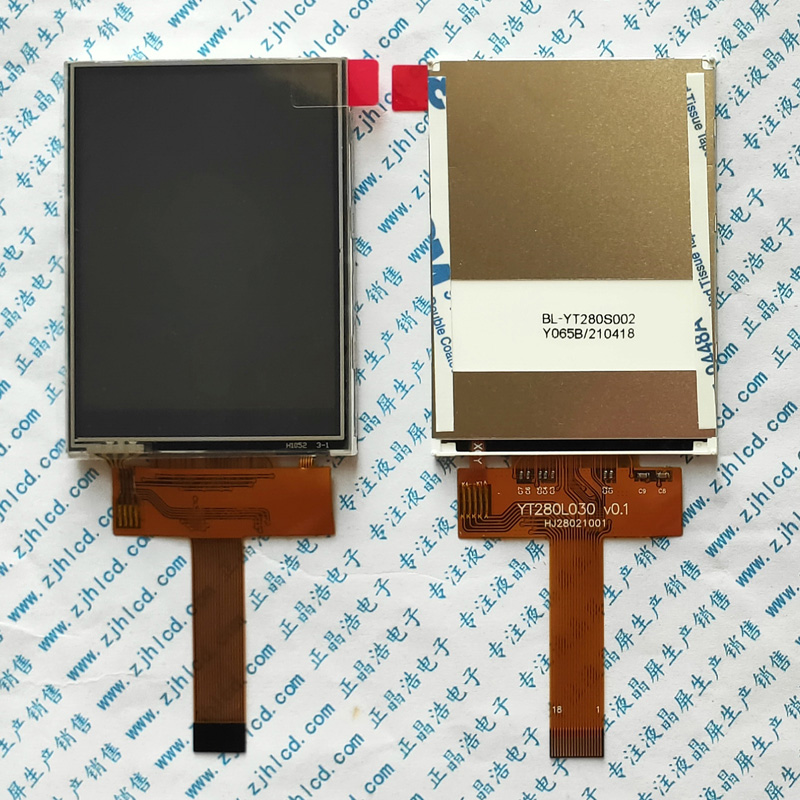

                YT280L030-DRT电阻触摸液晶屏规格书‍

‍                YT280L030-DCT电容触摸液晶屏规格书


IC资料：ILI9341V规格书




‍

产 品 图 纸



接 口 定 义
管脚功能
1GND
2RESET
3SCL
4D/C
5CS
6SDA
7SD0
8GND
9VCC
10LEDA
11LEDK1
12LEDK2
13LEDK3
14LEDK4
15NC/XL
16NC/YU
17NC/XR
18NC/YD


电容触摸屏接口定义
管脚功能
1GND
2RST
3INT_3.3V
4SDA
5SCL
6VCC_3.3V
